型号CL5320GRYLZ6型铝合金易燃液体罐式运输车 |
|||||
|
设计规范 |
|||||
|
设计标准 |
GB18564.1-2006《道路运输液体危险货物罐式车辆**部分：金属常压罐体技术要求》 |
||||
|
装载介质 |
3类危险品介质（FL型车辆） |
||||
|
装卸料形式 |
下装下卸及顶部直充 |
||||
|
整车尺寸(mm) |
11870×2550×3600 |
||||
|
总质量(kg) |
32000 |
||||
|
整备质量(kg) |
11245 |
||||
|
额定载质量(kg) |
20560，20625 |
||||
|
罐体 |
|||||
|
公告罐体容积 |
27立方 |
||||
|
实际罐体容积 |
27立方（指灌满水的容积） |
||||
|
罐体截面 |
正圆（按公告） |
||||
|
筒体 |
铝合金5182,6mm（如果出甲醇介质为8mm） |
||||
|
封头 |
铝合金5182,6mm（如果出甲醇介质为10mm） |
||||
|
防浪板 |
铝合金5182,6mm（如果出甲醇介质为8mm） |
||||
|
管路及附件 |
|||||
|
人孔及数量 |
铝合金防爆人孔2只（安全阀爆破片） |
||||
|
呼吸阀 |
铝合金材质，2套 |
||||
|
下装卸 |
/ |
||||
|
油气回收 |
/ |
||||
|
防溢流 |
/ |
||||
|
安全底阀 |
铝合金4寸智能关闭海底阀壹只 |
||||
|
卸料阀 |
中部右侧 |
||||
|
附件 |
|||||
|
罐顶护栏 |
分段式升降护栏，罐顶防滑网 |
||||
|
软管存放箱 |
不锈钢软管箱，左右侧各1件 |
||||
|
卸料软管 |
L=8000,3寸钢丝卸油管 |
||||
|
罐外爬梯 |
罐体内部爬梯，外部爬梯 |
||||
|
工具箱 |
铝合金 |
||||
|
备胎架 |
|||||
|
挡泥板 |
厂配铝合金整体式（模块冲压式） |
||||
|
侧护栏 |
厂配铝合金型材 |
||||
|
后保险杠 |
厂配铝合金型材 |
||||
|
防火装置 |
8公斤灭火器，共2件 |
||||
|
防静电装置 |
导静电拖地带1根、导静电接线盘1只 |
||||
|
底盘部分 |
|||||
|
底盘型号 |
ZZ5326XXYN466GF1K 二类 **重汽集团济南卡车股份有限公司 |
||||
|
发动机 |
MC07H.35-60 重汽350马力 |
||||
|
轮胎 |
295/80R22.5 18PR |
||||
|
|
|||||
|
|
|||||
|
电路系统 |
|||||
|
灯具 |
24V系统，7芯插座，LED灯具 |
||||
|
电路系统 |
防爆接线盒 |
||||
|
尾部保险杠左右分别安装了转向灯、刹车灯、倒车灯、行车灯及雾灯 |
|||||
|
线 |
电线全部用波纹管套封。 |
||||
|
制动系统 |
|||||
|
继动阀 |
厂标 |
||||
|
ABS |
厂标 |
||||
|
其他 |
厂标 |
||||
|
防腐保护 |
|||||
|
罐体内表面 |
清洗 |
||||
|
油漆 |
铝合金本色 |
||||
|
标贴 |
|||||
|
铭牌 |
厂标，公告铭牌 |
||||
|
客户标 |
根据客户要求制作 |
||||
|
标牌 |
厂标，菱形告示及方形告示 |
||||
|
罐体主标识 |
橙色反光带，罐体两侧及尾部 |
||||
|
红白反光标贴 |
3M反光贴 |
||||
|
公司标识 |
CLW |
||||
|
随车文件/工具 |
|||||
|
罐检报告 |
罐体检测报告 |
||||
|
合格证 |
车辆合格证 |
||||
|
随车工具 |
一套 |
||||
二、产品优势

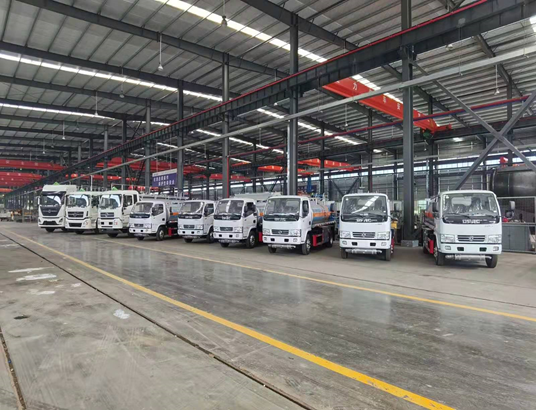

程力公司斥重资投入建造新厂房，占地1500亩。购置国内**自动化生产线，高薪引进技术及管理人才，采用全新工艺，来满足未来铝合金危化市场的需求。程力新厂区生产的铝合金产品，采用国内**技术，制作的车辆自重大幅降低，外观精美，质量可靠，具有更高的安全性，实用性等特点。
三、全新设计

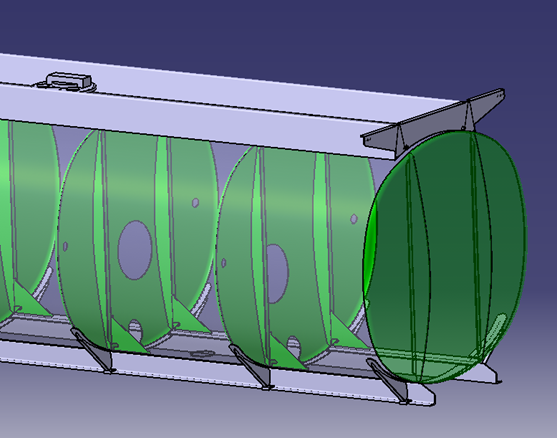

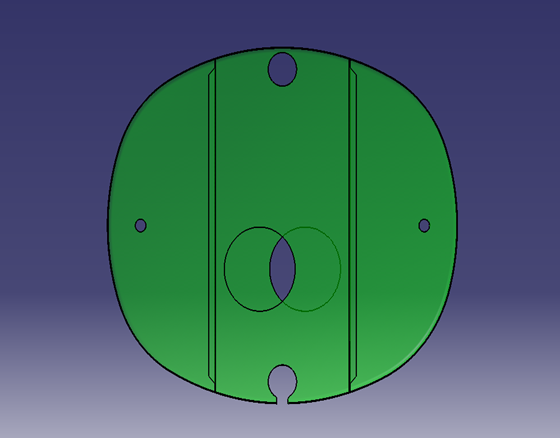

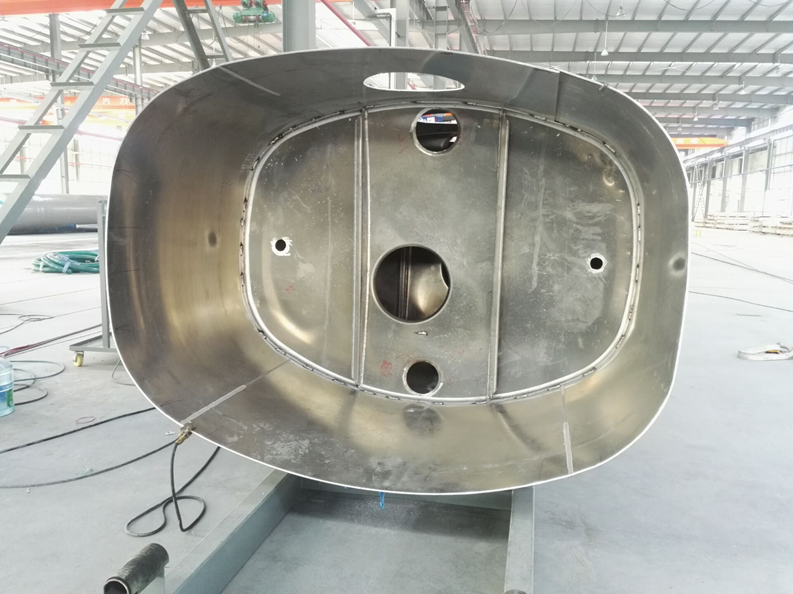

根据客户多年使用情况的反馈，通过创新设计的新型防浪板结构，使用罐体卷压一次成型，这样不仅增加了防浪板的强度，同时也提升了罐体的使用寿命。
|

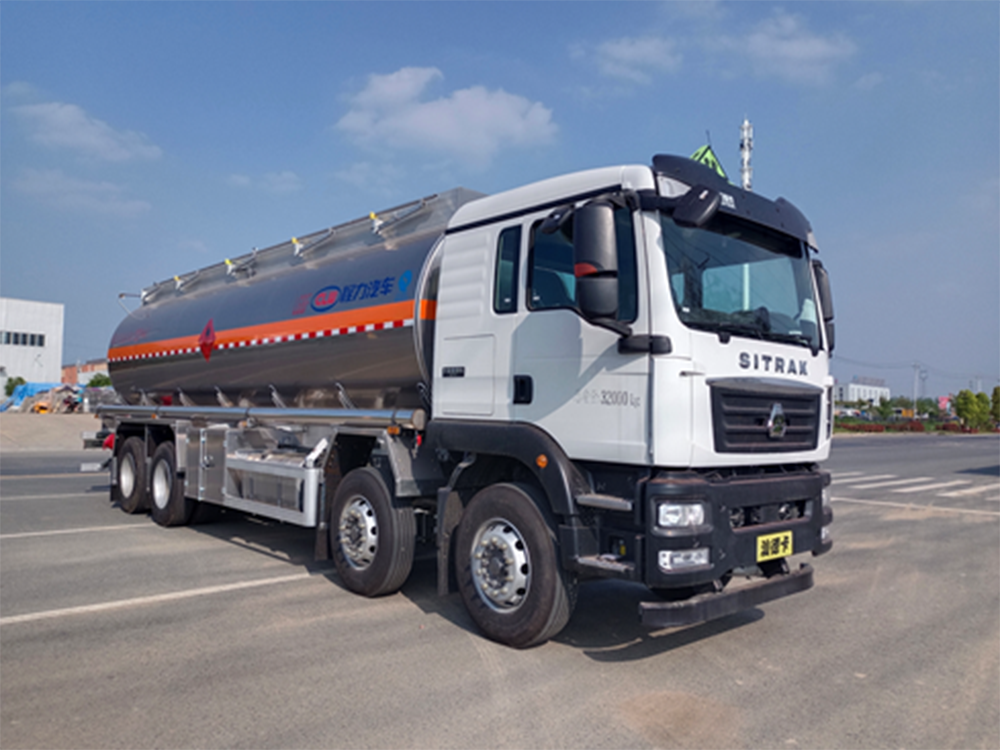

产品名称 |
CL5320GRYLZ6型铝合金易燃液体罐式运输车 |
|
实际容积 |
27立方 |
|
底盘配置 |
汕德卡 G5；专用车；G5-F驾驶室 ；MC07H.35-60发动机；HW13709XSTC2变速箱+HW70法兰式取力器；VPD75D前轴(盘)；MCY11BGS自调臂双后桥(鼓)；速比4.63；双层车架(8+4/280)；前少后空气悬架(3/3/-/-)；博世方向机；前置排气系统；EBS+ESC；高位保险杠(全金属)；295/80R22.5；400L油箱；LDWS+FCWS；旋钮式PTO；**重汽智能通B版；电磁式电源开关；转向轮爆胎应急装置；选装倒车蜂鸣器；选装胎压监测系统；选装危险品标志灯； |
|
上装配置 |
公告容积：27方，罐体有效容积：27立方，5182铝合金板材，（甲醇介质厚度另算）罐体6个厚，封头6个厚，隔板6个厚，单仓，罐顶两个欧标罐口， 1个新规智能关闭海底阀，带后尾部左右自流，后爬梯、 手动护栏、工具箱、后保险杠、侧防护栏都为铝合金板材，按2021年新标准制作，其他厂家标配，出罐体检测报告，提供底盘证，整车证，上户**。 |
